Выпуск свободной САПР FreeCAD 1.0

20.11.2024 23:02

После более года разработки опубликован релиз открытой системы параметрического 3D-моделирования FreeCAD 1.0, которая отличается гибкими возможностями кастомизации и наращивания функциональности через подключение дополнений. Интерфейс построен с использованием библиотеки Qt. Дополнения могут создаваться на языке Python. Поддерживается сохранение и загрузка моделей в различных форматах, в том числе в STEP, IGES и STL. Код FreeCAD распространяется под лицензией LGPLv2, в качестве моделирующего ядра используется Open CASCADE. Готовые сборки подготовлены для Linux (AppImage), macOS и Windows.

FreeCAD позволяет, меняя параметры модели, обыгрывать различные варианты проектирования и оценивать работу в различные моменты разработки модели. Проект может выступать свободной заменой коммерческим САПР, таким как CATIA, Solid Edge и SolidWorks. Несмотря на то, что основным назначением FreeCAD является машиностроение и разработка дизайна новых продуктов, система может использоваться и в других областях, таких как архитектурное проектирование.

Значительное изменение номера версии объясняется достижением определённого рубежа в развитии. Проект существует уже более 20 лет и много лет назад сообщество разработчиков сформировало критерии, которые определяли функциональность, соответствующую выпуску 1.0. В представленной версии реализованы две последние задачи из этого списка - решение проблемы топологического именования и реализация встроенного модуля для проектирования работы сборных конструкций (Assembly).

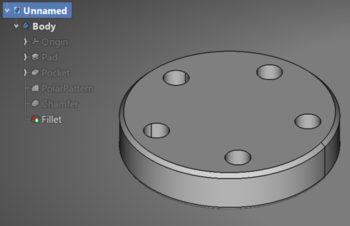

Суть проблемы топологического именования в том, что при выполнении операций с моделью, таких как выдавливание (pad), вырезание (cut), объединение (union), фаска (chamfer) или скругление (fillet), могла измениться структура модели и соответственно поменяться внутренние имена объектов (форм), используемые для отслеживания зависимостей и связей. В новой версии реализован алгоритм Realthunder-а, обеспечивающий сохранение неизменности связей объектов в модели после изменения топологии в параметрической цепочке.

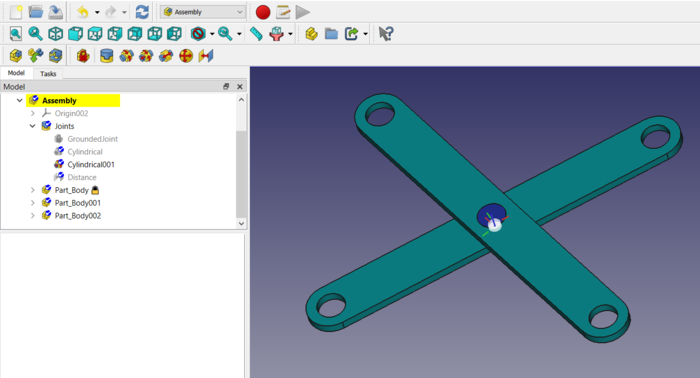

Вторым важным изменением стал новый встроенный верстак для проектирования работы сборных многокомпонентных конструкций, собранных из отдельных деталей (Assembly Workbench), построенное на основе 3D-решателя Ondsel Solver.

Другие заметные изменения в новой версии:

Утверждён новый логотип проекта.

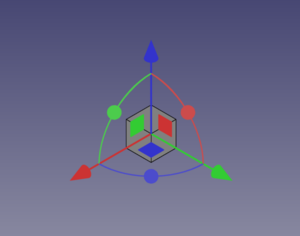

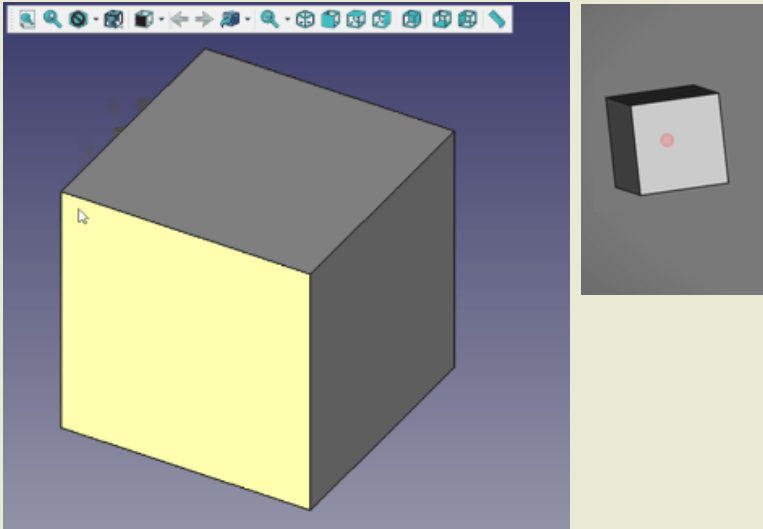

Значительно улучшен интерфейс пользователя. Реализованы фильтры, упрощающие выбор вершин, ребер и граней. Добавлен индикатор центра вращения, показываемый при вращении объектов мышью.

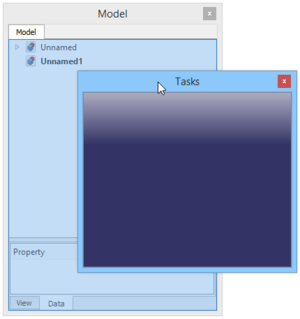

Панель задач преобразована в отдельный виджет, который может быть закреплён поверх Комбо-панели для воссоздания старого поведения. В инструменте "Преобразование" (Transform) модернизирован внешний вид интерфейса для изменения ориентации объекта по трём плоскостям.

Добавлена возможность наложения виджетов. В настройках (Preferences → Display) появилась поддержка выставления позиции источника света.

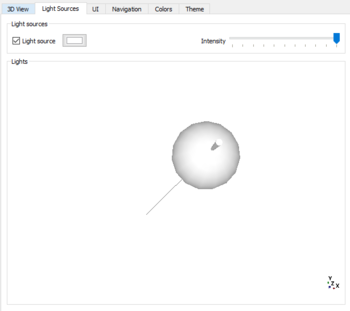

Изменено оформление окна с настройками, в котором вместо вкладок предложено древовидное представление.

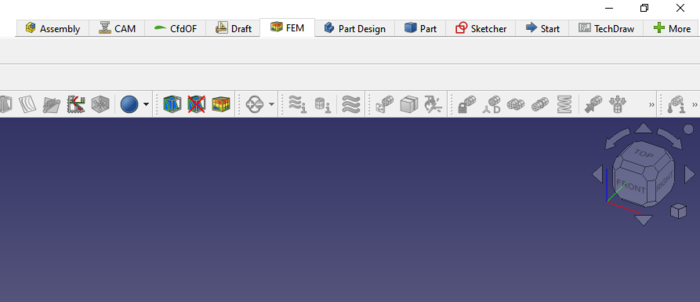

Реализована новая панель с вкладками для переключения между доступными верстаками (workbench).

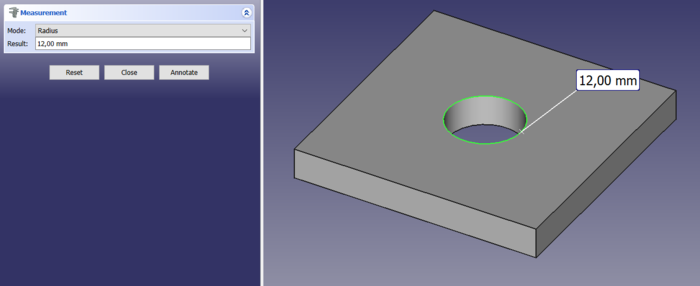

Добавлен универсальный инструмент для измерения, а также инструмент для выравнивания по выбранным граням или направлениям рёбер.

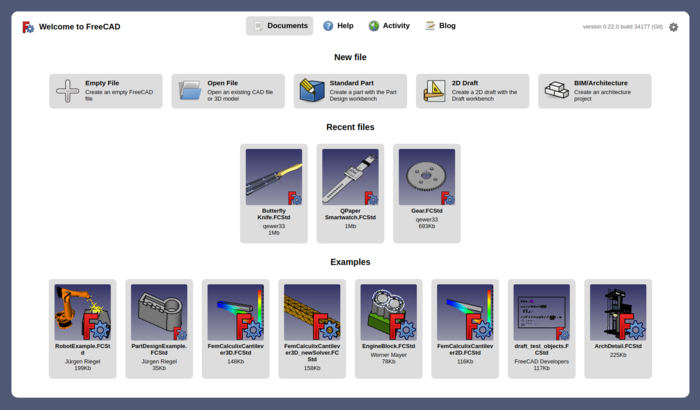

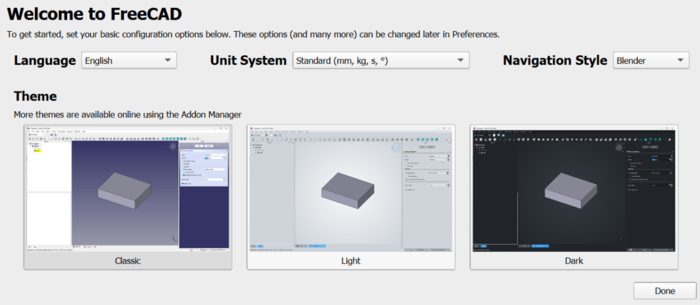

Верстак Start (Start Workbench) заменён на стартовую страницу, реализованную в форме приложения на Qt, и простой виджет первого запуска.

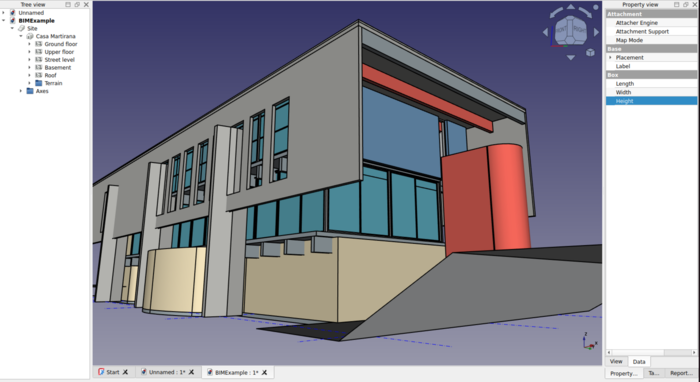

Осуществлено слияние верстаков для архитектурного проектирования (Arch) и информационного моделирования строительных объектов (BIM, Building Information Modelling).

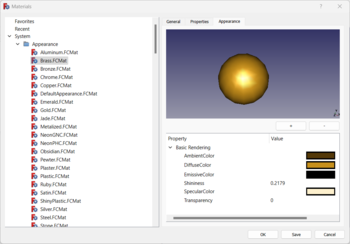

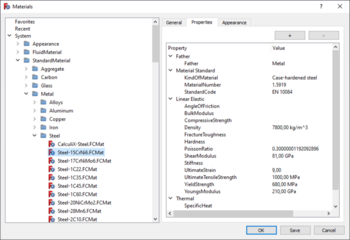

Полностью переработан интерфейс для работы с материалами (Material Workbench) и редактор материалов.

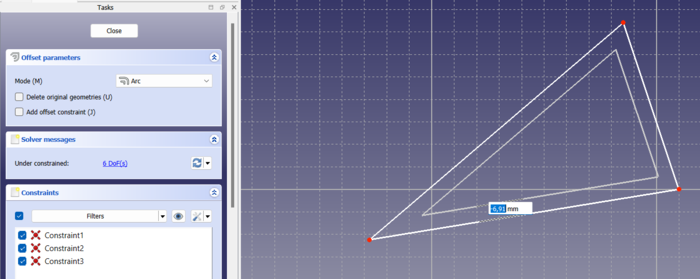

Значительно расширена функциональность верстака для создания эскизов 2D-фигур (Sketcher). Добавлены новые инструменты, такие как Dimension для выставления размеров с учётом контекста, Offset для смещение кривых (например, для добавления параллельных контуров), Arc slot для создания искривлённых прорезей, Polar transform для поворота частей. Добавлена возможность выравнивания по вертикали и горизонтали, а также операций копирования и вставки с учётом выставленных ограничений. Реализована возможность выставления размеров во время рисования форм.

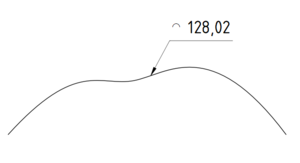

В верстак для 2D-моделирования и создания 2D-проекций 3D-моделей (TechDraw) добавлены новые инструменты: Snapping для автоматического выравнивания видов и размеров, CosmeticCircle для создания косметических кругов, не влияющих на геометрию модели, AddOffsetVertex для создания косметических вершины на основе отступа от других вершин, ArcLengthAnnotation для прикрепления аннотаций с информацией о длине дуги, BrokenView для визуализации длинных элементов с разрывом.
Верстак для генерации инструкций G-Code для станков ЧПУ и 3D-принтеров значительно улучшен и переименован из Path в CAM. Добавлен новый CAM-симулятор, использующий OpenGL.
Расширены возможности верстаков для двумерного рисования (Draft), анализа воздействий (FEM, Finite Element Module), создания заготовок (PartDesign), ведения электронных таблиц с параметрами моделей (Spreadsheet).
